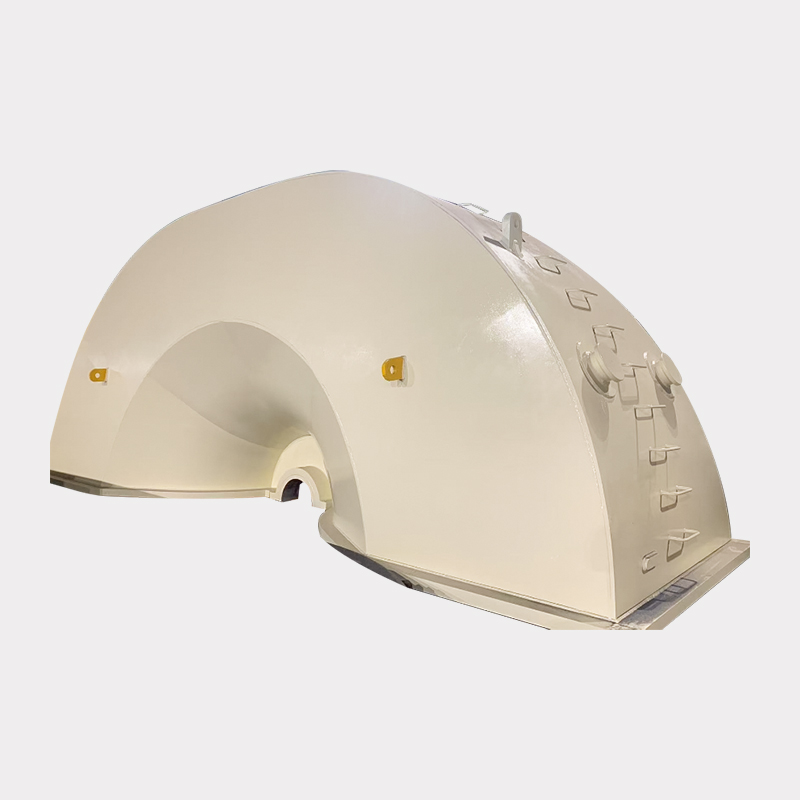

CNB0排缸

上部：长9200mm，宽3010mm，高3650mm。

重量28500Kg下部：长10000mm，宽4080mm，高3050mm。

重量 57581kg 笔记本总重 86081Kg

产品概述
CNB0 排汽缸（低压外缸）是汽轮机系统中蒸汽输运的主要通道。它负责将蒸汽从汽轮机内部级段输送至凝汽器。随着蒸汽动能转化为机械能，该汽缸将余汽通过排汽口导向凝汽器，从而完成整个能量转换循环。

产品特性与技术规格
制造与焊接标准
材料成分：缸体采用优质碳钢制造，并严格依据 SQZ43.112 标准，运用专业焊接技术（包括电弧焊、钨极惰性气体保护焊 [TIG] 和金属电弧焊）进行焊接。
质量检验：* 焊缝缺陷等级符合 ISO 5817-B 和 5817-C 标准。
依据 SQB49.49 标准（焊接接头无损检测），对指定检测区域执行 100% 超声波检测（UT）。
执行 100% 表面缺陷检测，以确保结构的完整性。
热处理：依据 SQZ43.143 标准（《焊接内缸及排汽缸采购技术规范》），对焊件进行焊后热处理（PWHT）。
精密加工与处理
工艺流程：汽缸的制造过程遵循严格的生产路线，并以《汽轮机金加工工艺卡》为指导依据。
加工设备：粗加工与精加工环节均采用高精度数控镗铣床、大型钻床及立式车床进行操作。
表面处理：后处理工序包括全面的清洗与防锈处理，随后进入最终装配环节。

产品优势
能量转换的核心作用：通过确保排汽流动的顺畅性，对维持蒸汽循环的整体效率至关重要。
结构可靠性：严格遵循 ISO 以及 SQB/SQZ 系列标准，从而确保了极高的焊缝质量与结构耐久性。
精密工程制造：采用先进的数控（CNC）加工技术，确保产品公差精度极高，完全满足复杂工业及发电环境的严苛要求。
系统稳定性支撑：搭载此类排汽缸的现代化火力发电机组具备关键的调峰与调频能力，能够有效弥补可再生能源（如风能和太阳能）发电固有的不稳定性。产品应用
发电领域：作为火力发电厂汽轮机的核心部件；凭借成熟的技术及经济高效的燃料来源，火力发电厂至今仍是电力系统的支柱。
工业传动系统：应用于各类大型工业装置中，用于驱动大型风机、水泵、压缩机等设备。
船舶推进：应用于船用汽轮机中，用于驱动螺旋桨并提供主要的推进动力。
